石墨制品厂家讲解石墨热场的设计结构
石墨制品厂家讲解石墨热场的设计结构
由于等静压石墨热场材料本身的多孔性和渗透性，不需要在绝热材料层之间保留额外的空间。石墨具有优异的隔热性能，其成本通常低于金属屏，并且非常易于使用。在制造成本、耐久性和可维护性方面，石墨绝缘软毡比石墨绝缘硬毡具有一定的优势。通过生产实践，金属隔热罩往往不适合环境恶劣的真空钎焊工艺。
直拉单晶炉的热系统，也就是所谓的热场，石墨热场系统的作用是指在一定温度下熔化硅并保持单晶生长的整个系统。

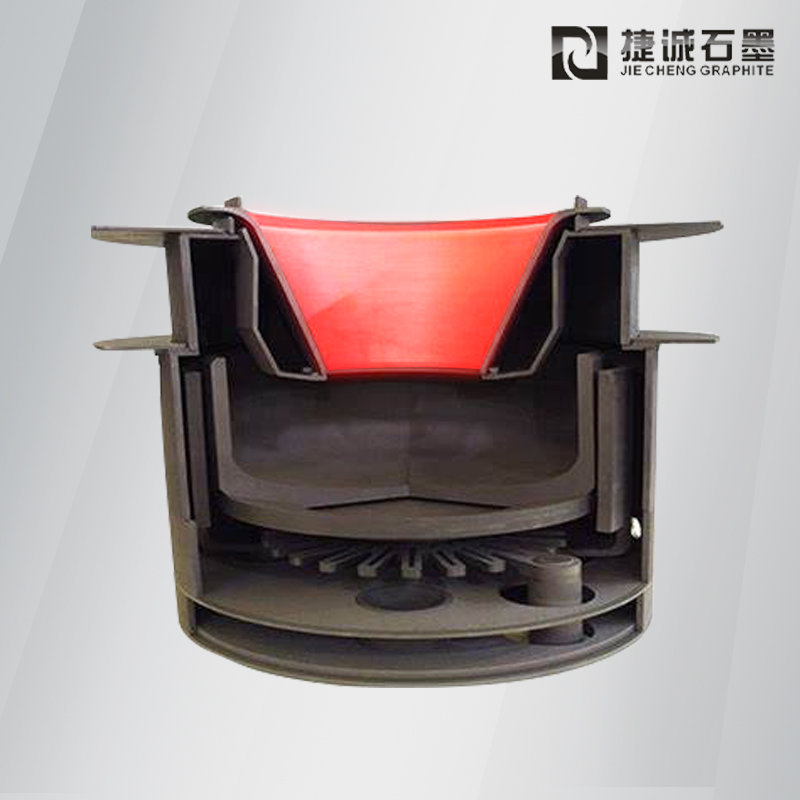

石墨场一般包括(石墨材料)压环、保温盖、上、中、下保温盖、石墨坩埚(三瓣坩埚)、坩埚支撑杆、坩埚托盘、电极、加热器、导流管、石墨螺栓。为了防止漏硅，炉底、金属电极、支撑杆都有保护板和保护套。
石墨制品厂家使用石墨材料制作石墨热场的保温部件。实践证明，虽然在钎焊过程中会有大量焊料沉积在石墨隔热材料表面，但熔化的焊料与石墨隔热材料之间不会发生熔合。虽然有人可能会怀疑石墨材料比金属材料更容易吸水，水对钎焊过程有害，但实践证明，热场的反复加热和冷却可以有效地消除石墨绝缘材料中的水。
石墨热场的特征如下:
1.单晶硅石墨的热场是一个物理、化学、几何的综合理论，多年来被专门的研究人员反复验证。多年的经验总结和制定。
二是热场采用细结构的中粗石墨作为底部护板、隔热罩和上下罩。进口等静压石墨用作加热器、坩埚、导流筒、支撑杆、锅架等。，保证了石墨坩埚的强度和纯度。
第三，热场是单晶硅结晶的重要条件之一。热场的梯度分布直接影响单晶能否提拉出来，以及提拉出的单晶质量的好坏。其材料的质量直接影响热场的寿命。
单晶炉的石墨热场简单来说就是用来提拉单晶硅的一整套石墨加热系统。18英寸、22英寸和24英寸的石墨热场很常见。石墨热场行业标准的一个流行设计方案是用石墨材料制作热场保温部件。标准的石墨绝热材料由片状或毯状石墨化碳纤维组成，在靠近热场中心的内表面往往涂有一层石墨纸或碳-碳复合片，以提高热反射率，防止高压气流的侵蚀。
石墨场系统包括哪些组件？
石墨热场系统多用于单晶或多晶热场。由于工业等静压石墨的密度、硬度和抗压强度均优于其他金属材料，具有耐高温、耐高压、耐腐蚀、导电性和稳定性好等优点。，在太阳能硅片制造中石墨制品的重要性尤为突出。
在石墨热场系统中，大小石墨工件种类繁多，如石墨加热器、石墨坩埚、石墨托盘、石墨上下保温筒、石墨保护板、石墨电极、石墨轴、石墨电极套、石墨紧固件等。这些只是其中的一部分。
太阳能是可再生的清洁能源，单晶硅和多晶硅是光电转换的物质基础，因此太阳能光伏热场的石墨加工件也将得到跨越式发展。
